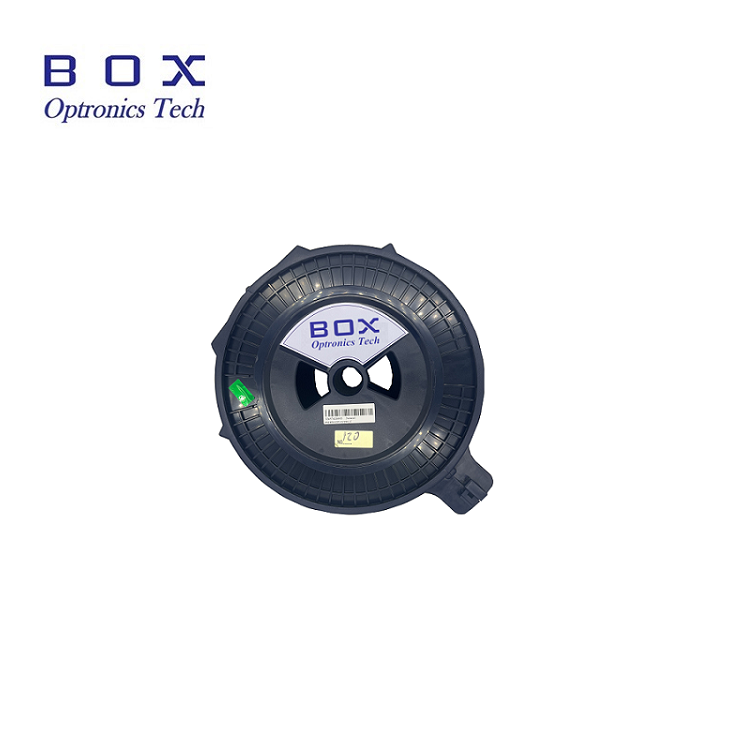

Boxoptronics の 1.5um パッシブ マッチング ファイバーは、エルビウム - イッテルビウム共ドープ ファイバーとマッチングされ、高いマッチング性能により接続損失が低減され、システム アプリケーションにおけるエルビウム - イッテルビウム共ドープ ファイバーの高性能出力が保証されます。
Boxoptronics の 1.5um パッシブ マッチング ファイバーは、エルビウム - イッテルビウム共ドープ ファイバーとマッチングされ、高いマッチング性能により接続損失が低減され、システム アプリケーションにおけるエルビウム - イッテルビウム共ドープ ファイバーの高性能出力が保証されます。
ファイバーの信頼性が向上。
低い接続減衰、優れたモード制御。
アイセーフ (1.5um) ファイバーレーザー。
レーザー測距、レーザーレーダー。
| 部品番号: | BGDF-6/125 | BGDF-9/125 | BGDF-12/125 | BGDF-LMA-20/130 | BGDF-LMA-25/300 |
| 動作波長 | 1530～1625nm | 1450-1600nm | 1450-1600nm | 1060～1600nm | 1530～1800nm |
| コア開口数 | 0.18±0.01 | 0.12±0.01 | 0.12±0.01 | 0.09±0.01 | 0.085±0.01 |
| 内側クラッドの開口数 | ¥0.46 | ¥0.46 | ¥0.46 | ¥0.46 | ¥0.46 |
| モードフィールド直径@1550nm | 6.5±0.5μm | 10.5±0.7μm | 11.5±0.7μm | - | - |
| カットオフ波長 | ≤1430nm | ≤1430nm | ≤1430nm | - | - |
| コア減衰@1550nm | ≤ 6.0dB/km | ≤ 1.0dB/km | ≤ 1.0dB/km | - | - |
| クラッド減衰@1095nm | ≤ 15.0dB/km | ≤ 15.0dB/km | ≤ 15.0dB/km | ≤ 20.0dB/m | ≤ 15.0dB/km |
| クラッド減衰@1200nm | - | - | - | ≤ 20.0dB/km | - |
| コア径 | 6.0±0.5μm | 9.0±1.0μm | 12.0±0.5μm | 20.0±1.5μm | 25.0±2.0μm |
| クラッド内径 | 125.0±1.0μm | 125.0±1.0μm | 125.0±1.0μm | 130.0±5.0μm | 300.0±5.0μm |
| 内側クラッド形状 | ラウンド | ラウンド | ラウンド | - | ラウンド |
| コアパッケージの同心度 | ≤0.50μm | ≤0.50μm | ≤0.50μm | - | ≤2.00μm |
| コーティング径 | 245.0±5.0μm | 245.0±5.0μm | 245.0±5.0μm | 245.0±5.0μm | 450.0±15.0μm |
| 外装材 | 低屈折率樹脂 | 低屈折率樹脂 | 低屈折率樹脂 | 低屈折率樹脂 | 低屈折率樹脂 |
| マトリックス材料 | - | - | - | 石英 | - |
| 機械的強度 | â¥100kpsi(0.69GN/m2) | â¥100kpsi(0.69GN/m2) | â¥100kpsi(0.69GN/m2) | â¥100kpsi(0.69GN/m2) | â¥100kpsi(0.69GN/m2) |
すべての製品は出荷前にテストされています。
すべての製品に1〜3年間の保証が付いています。（品質保証期間後は、適切な保守サービス料金が発生します。）
あなたの取引に感謝し、7 日間の即時返品ポリシーを提供します。 (商品到着後7日間);
当店からご購入いただいた商品が完璧な品質ではない場合、つまりメーカーの仕様に従って電子的に動作しない場合は、当社に返品して交換または返金してください。
不良品の場合は商品到着後3日以内にご連絡下さい。
返金または交換の対象となるには、商品は元の状態で返品する必要があります。
購入者は発生したすべての送料を負担します。
A: C バンドと L バンドの波長。
Q: 出力電力の要件は何ですか?A: ボックス オプトロニクスは、要件に応じてカスタマイズできます。
