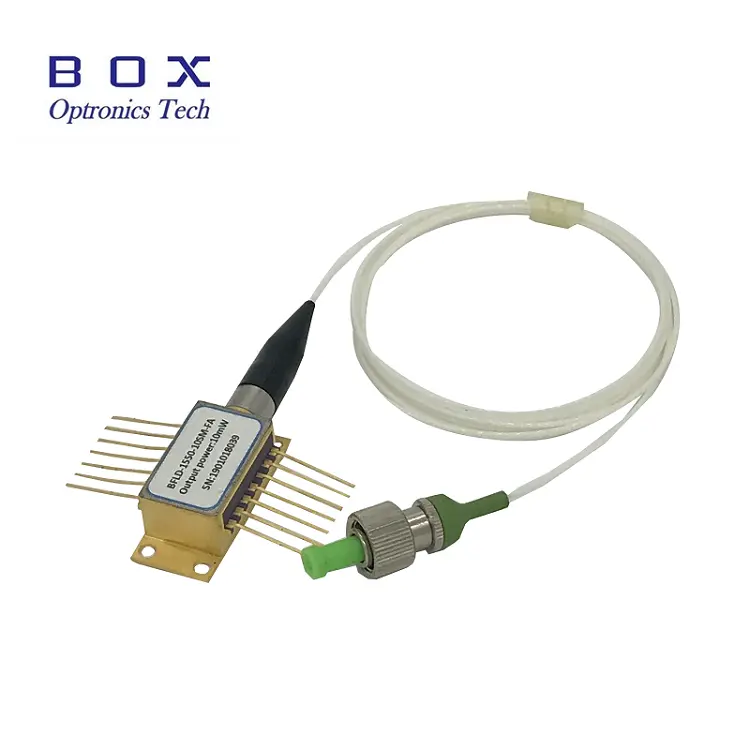

C2H2 アセチレン検出モジュール用 1532.68nm 10mW DFB レーザー ダイオードは、コスト効率が高く、コヒーレント性の高いレーザー ダイオードです。 DFB レーザー ダイオード チップは、TEC、アイソレータ、PD が組み込まれた業界標準の密閉 14PIN バタフライ パッケージにパッケージ化されています。
C2h2 アセチレン検出モジュール用の 1532.68nm 10mW DFB レーザー ダイオードは、コスト効率が高く、コヒーレント性の高いレーザー ダイオードです。 DFB レーザー ダイオード チップは、TEC、アイソレータ、PD が組み込まれた業界標準の密閉 14PIN バタフライ パッケージにパッケージ化されています。
高性能、多重量子井戸 (MQW) 分布帰還型 (DFB) レーザー。
業界標準の 14PIN バタフライ パッケージ。
TEC、光アイソレータを内蔵。
光ファイバーセンサー;
アセチレンセンシング。
レーザー光源。
| パラメータ | シンボル | 状態 | 分。 | 典型的。 | 最大。 | ユニット |
| 中心波長 | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| 光出力パワー | PO | - | 10 | - | - | mW |
| 閾値電流 | ITH | - | - | - | 20 | ミリアンペア |
| 動作電流 | 眼圧 | PO=10mW(CW) | - | - | 100 | ミリアンペア |
| スペクトル線幅 | ＬＷ | - | - | 10 | MHz | |
| レーザー順電圧 | VF | CW出力 10mW | - | - | 2.5 | V |
| 暗電流を監視する | ID | - | - | - | 0.2 | uA |
| サイドモード抑圧比 | SMSR | CW | 35 | 40 | - | V |
| 光絶縁 | - | 30 | - | - | dB | |
| サーミスタ抵抗 | RTH | TL=25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC電流 | アイテック | TL=25℃、TC=70℃ | - | - | 1.5 | A |
| TEC電圧 | VTEC | TL=25℃、TC=70℃ | -2.5 | - | 3.5 | V |
| 波長温度係数 | Δλ/ΔT | TEC温度15℃～35℃ | - | 0.09 | - | nm/℃ |
| 波長電流係数 | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

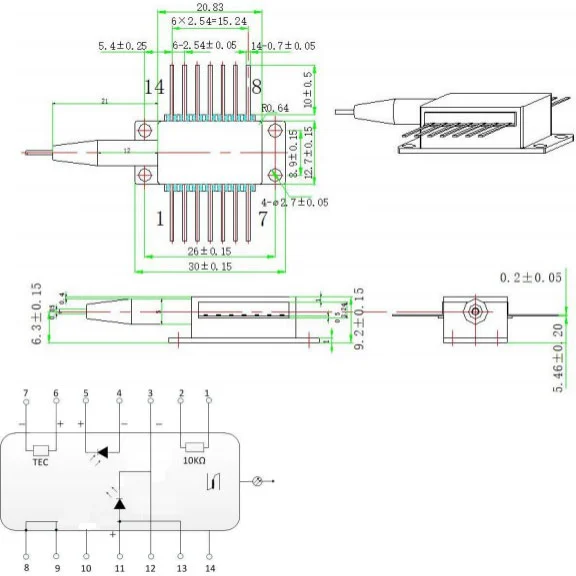

| ピン | 説明 | ピン | 説明 |
| 1 | サーミスター | 14 | ノースカロライナ州 |
| 2 | サーミスター | 13 | レーザーアノード(+) |
| 3 | LDカソード(-) | 12 | レーザーカソード(-) |
| 4 | PDアノード(+) | 11 | レーザーアノード(+) |
| 5 | PDカソード(-) | 10 | ノースカロライナ州 |
| 6 | テック(+) | 9 | ケースアース |
| 7 | TEC(-) | 8 | ケースアース |

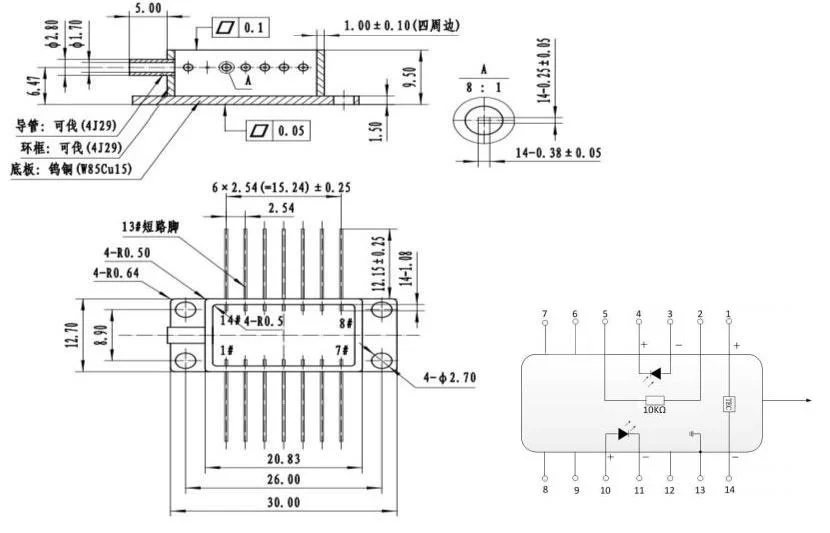

| ピン | 説明 | ピン | 説明 |
| 1 | テック(+) | 14 | TEC(-) |
| 2 | サーミスター | 13 | ケースアース |
| 3 | PDモニターアノード(-) | 12 | ノースカロライナ州 |
| 4 | PDモニターカソード(+) | 11 | レーザーカソード (-) |
| 5 | サーミスター | 10 | レーザーアノード (+) |
| 6 | ノースカロライナ州 | 9 | ノースカロライナ州 |
| 7 | ノースカロライナ州 | 8 | ノースカロライナ州 |
すべての製品は出荷前にテストされています。
すべての製品に1～3年間の保証が付いています。（品質保証期間後は、適切な保守サービス料金が発生します。）
あなたの取引に感謝し、7 日間の即時返品ポリシーを提供します。 (商品到着後7日間);
当店からご購入いただいた商品が完璧な品質ではない場合、つまりメーカーの仕様に従って電子的に動作しない場合は、当社に返品して交換または返金してください。
不良品の場合は商品到着後3日以内にご連絡下さい。
返金または交換の対象となるには、商品は元の状態で返品する必要があります。
購入者は発生したすべての送料を負担します。
Q: 利用可能な他の波長はありますか?
A: C バンドまたは L バンドの波長を提供できます。
Q: パワーを使えばさらに多くのことができるのでしょうか?
A: 20mW はオプションです。
