O2 酸素検出モジュール用の 760nm 10mW DFB レーザー ダイオードは、コスト効率が高くコヒーレントの高いレーザー ダイオードです。 DFB レーザー ダイオード チップは、TEC および PD が組み込まれた業界標準の密閉 14PIN バタフライ パッケージにパッケージ化されています。
O2 酸素検出モジュール用の 760nm 10mW DFB レーザー ダイオードは、コスト効率が高くコヒーレントの高いレーザー ダイオードです。 DFB レーザー ダイオード チップは、TEC および PD が組み込まれた業界標準の密閉 14PIN バタフライ パッケージにパッケージ化されています。
10mWの出力電力;
高性能、多重量子井戸 (MQW) 分布帰還型 (DFB) レーザー。
業界標準の 14PIN バタフライ パッケージ。
TECとPDを内蔵。
光ファイバーセンサー;
レーザー光源;
酸素ガス検知。
| パラメータ | シンボル | 状態 | 分。 | 典型的。 | 最大。 | ユニット |
| 中心波長 | λc | TL=25℃ CW | 758 | 760 | 762 | nm |
| 光出力パワー | PO | - | 10 | - | - | mW |
| 閾値電流 | ITH | - | - | 20 | 30 | ミリアンペア |
| 動作電流 | イオプ | PO=10mW(CW) | - | - | 50 | ミリアンペア |
| レーザー順電圧 | VF | CW出力 10mW | - | 2.0 | 2.3 | V |
| 暗電流を監視する | ID | - | - | - | 1250 | μA |
| サイドモード抑圧比 | SMSR | CW | 30 | - | - | dB |
| TEC設定温度 | つ | - | 15 | - | 35 | ℃ |
| サーミスタ抵抗 | RTH | TL=25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC電流 | アイテック | TL=25℃、TC=70℃ | - | - | 1.5 | A |
| TEC電圧 | VTEC | TL=25℃、TC=70℃ | - | - | 3.5 | V |
| TEC容量 | ΔT | 温度Tc＝70℃ | - | - | 50 | ℃ |
| 波長温度係数 | Δλ/ΔT | TEC温度 15℃～35℃ |
- | 0.1 | - | nm/℃ |
| 波長電流係数 | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

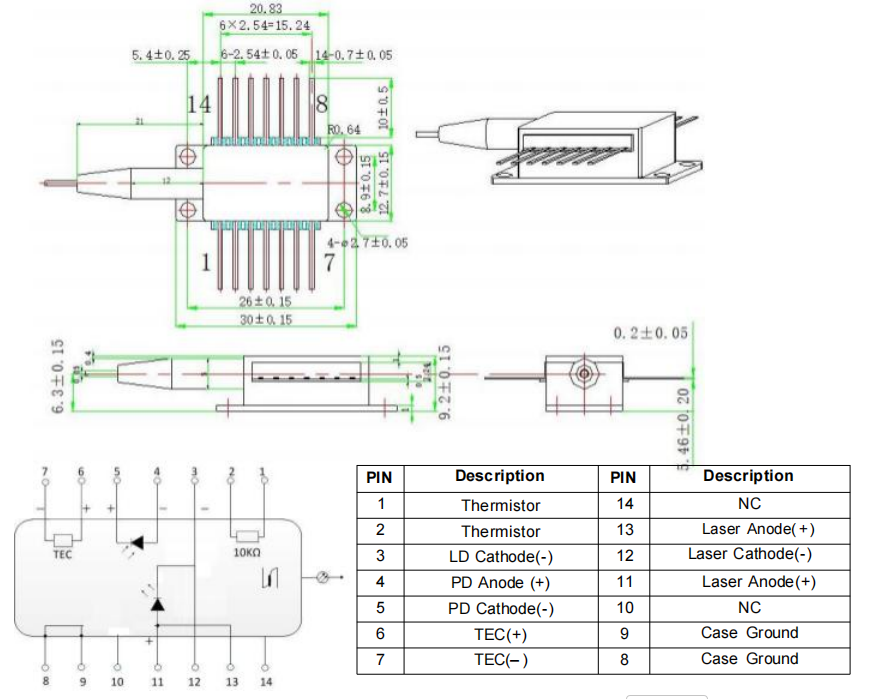

テレコムピンレイアウト

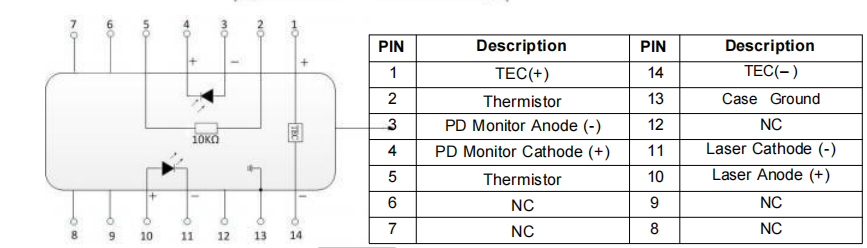

ポンプピン配置
すべての製品は出荷前にテストされています。
すべての製品に1～3年間の保証が付いています。（品質保証期間後は、適切な保守サービス料金が発生します。）
あなたの取引に感謝し、7 日間の即時返品ポリシーを提供します。 (商品到着後7日間);
当店からご購入いただいた商品が完璧な品質ではない場合、つまりメーカーの仕様に従って電子的に動作しない場合は、当社に返品して交換または返金してください。
不良品の場合は商品到着後3日以内にご連絡下さい。
返金または交換の対象となるには、商品は元の状態で返品する必要があります。
購入者は発生したすべての送料を負担します。
A: ボックス オプトロニクスは、さまざまなガス検出アプリケーションに対応する多くの波長を提供できます。
Q: 必要な光コネクタは何ですか?A: ボックスオプトロニクスは、要件に従って光コネクタを無料でカスタマイズできます。
