980NMポンプレーザーは、サブキャリアにチップを備えた平面構造を利用しています。高出力チップは、エポキシフリーでフラックスフリーの14ピンバタフライパッケージで密閉され、サーミスタ、熱電クーラー、モニターダイオードを装備しています。 980NMポンプレーザーは、FBG安定化を使用して、放射波長を「ロック」します。温度の変化、駆動電流、光学フィードバックの変化にもかかわらず、ノイズフリーの狭い帯域スペクトルを提供します。光学通信ネットワークで使用されるファイバーアンプの光源です。光ファイバーアンプの主なタイプは、EDFAとFRAです。
976NM 700MWポンプレーザーダイオードの格子は、波長を安定させるためにHI1060ファイバーピグテールにあります。この14ピンBTFレーザーダイオードは、最大700MWのキンクフリー出力電力で使用できます。最大LDフォワード電流は<1200mAです。 900umルーズチューブを備えたピグテール缶またはむき出しの繊維のみが利用可能です。
●最大700MWのキンクフリーの動作電力。
●エポキシフリー、およびSMファイバー付きのフラックスフリー14ピンバタフライパッケージ。
●ファイバーブラッググレーティング安定化。
●利用可能な波長選択。

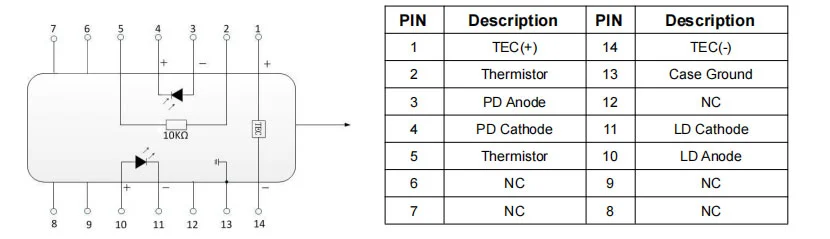

●統合された熱電クーラー、サーミスタ、モニターダイオード。
●高密度波長分裂多重化（DWDM）エルビウムドープ繊維アンプ（EDFA）;
●ポンプカウントEDFAアーキテクチャの削減。
●非常に長距離ケーブルテレビ（CATV）トランクと非常に高いノードカウント分布。
| パラメーター | シンボル | 分 | タイプ。 | マックス。 | ユニット | メモ |
| LDしきい値電流 | ith | - | 60 | 100 | Ma | CW |
| 出力電力 | pf | - | - | 700 | MW | if（bol）<1000ma |
| LDフォワード電流 | もし | - | 1100 | 1200 | Ma | PF =定格電力 |
| キンクフリーパワー | pkink | 450 | - | - | MW | > = 1.2*定格電力 |
| キンクフリー電流 | ikink | > = 1.2*if（bol） | Ma | [1] | ||
| LDフォワード電圧 | VF | - | - | 2.5 | V | PF =定格電力 |
| 中心波長 | LC | 973 | 974 | 975 | nm | ピーク、PF =定格電力 |
| LC | 975 | 976 | 977 | |||
| ピーク波長回転 | △λp/△タンブ | - | - | 0.02 | nm/℃ | T：FBG温度。 |
| スペクトル幅 | △λ | - | - | 1 | nm | RMS@-13DB |
| スペクトル安定性 | -0.5 | - | 0.5 | nm | PF =定格電力、t = 60S | |
| 応答性を監視します | 予防接種 | - | 8 | 20 | / mwでした | VPD = 5V、PF =定格電力 |
| 応答性の安定性を監視します | - | - | 20％ | - | @ALL操作温度 | |
| 暗い電流を監視します | id | - | - | 50 | Na | VPD = 5V |
| TEC電流 | ITEC | - | - | 2 | A | TCase = 75℃ |
| TEC電圧 | VTEC | - | - | 3.5 | V | TCase = 75℃ |
| TECモジュアル電力消費 | P | - | - | 5 | W | TCase = 75℃ |
| 電力安定性> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
DB | ピークからピーク、t = 60S、DC〜50kHzサンプリング、TC = 25℃ |
| 追跡エラー | TE | -0.5 | - | 0.5 | DB | TC = -5〜75℃、[2]を参照してください |
| サーミスタ抵抗 | rth | 9.5 | 10 | 10.5 | コーム | TSTG = 25℃ |
| サーミスタB定数 | bth | - | 3900 | - | k | TSTG = 25℃ |
すべての製品は出荷前にテストされています。
すべての製品には1〜3年の保証があります。（品質保証期間が適切なメンテナンスサービス料金を請求し始めた後）。）
私たちはあなたのビジネスに感謝し、7日間の即時返品ポリシーを提供します。 （アイテムを受け取ってから7日後）;
店から購入したアイテムが完璧な品質ではない場合、つまりメーカーの仕様に電子的に機能しない場合は、交換または払い戻しのために私たちに返品してください。
アイテムに欠陥がある場合は、配達から3日以内に当社に通知してください。
払い戻しまたは交換の資格を得るには、すべてのアイテムを元の状態で返品する必要があります。
買い手は、発生したすべての送料について責任を負います。
Q：どのコネクタタイプを選択できますか？
A：FC/ APC; SC/ APC;コネクタなし...
Q：ルーズチューブは利用できますか？
A：ボックスオプトロニクスは、ピグテールファイバーを保護するために900umルーズチューブを提供できます。
