Box Optronics の 980nm 10 ピン ミニ バタフライ冷却ポンプ レーザー ダイオード モジュールの比類のないパフォーマンスをご覧ください。これは、DWDM EDFA および長距離 CATV システムにおける高出力で波長安定したポンピングのための究極のソリューションです。高度な FBG 安定化を使用して設計されたこの密閉モジュールは、発光を 974nm または 976nm で正確にロックし、温度や駆動電流が変化しても最大 600mW のキンクフリー出力を実現します。統合された TEC、サーミスター、モニター ダイオードにより、優れたトラッキング エラーと電力安定性が確保され、SM/PM ファイバーを備えたエポキシフリーの 10 ピン バタフライ パッケージにより、信頼性の高いノイズのない動作が保証されます。このモジュールは、妥協のないスペクトル制御と最大の利用可能電力を要求するシステム インテグレーターやネットワーク エンジニア向けに設計されており、ポンプ数を削減し、冷却の複雑さを軽減し、アンプの寿命を延ばします。 Telcordia GR-468 準拠とカスタマイズされた波長選択のための Trust Box Optronics – 次世代の光ネットワークではミリワット単位が重要であるためです。今すぐ注文して、-20°C から 75°C まで一貫したパフォーマンスを提供する実証済みの現場対応ポンプ技術でインフラストラクチャを強化してください。

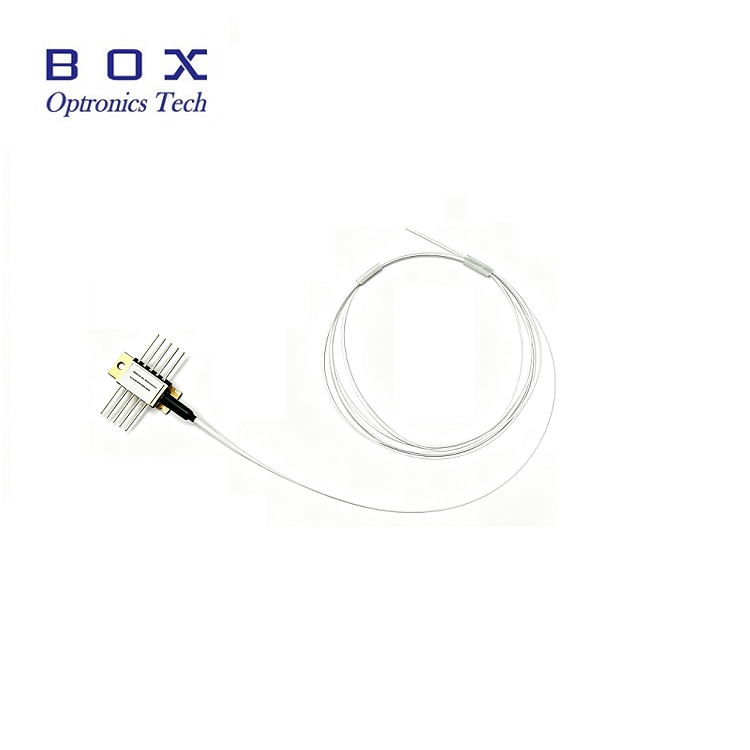

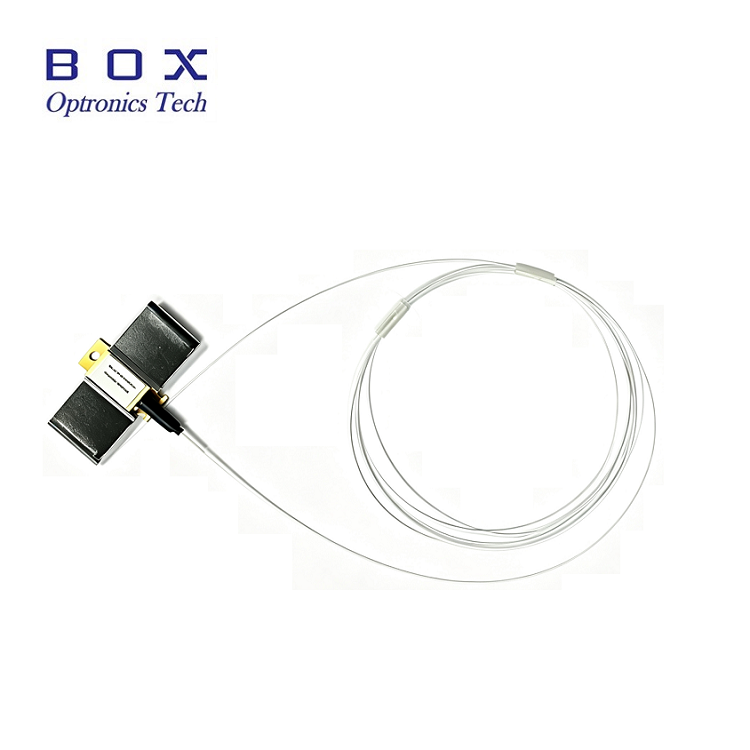

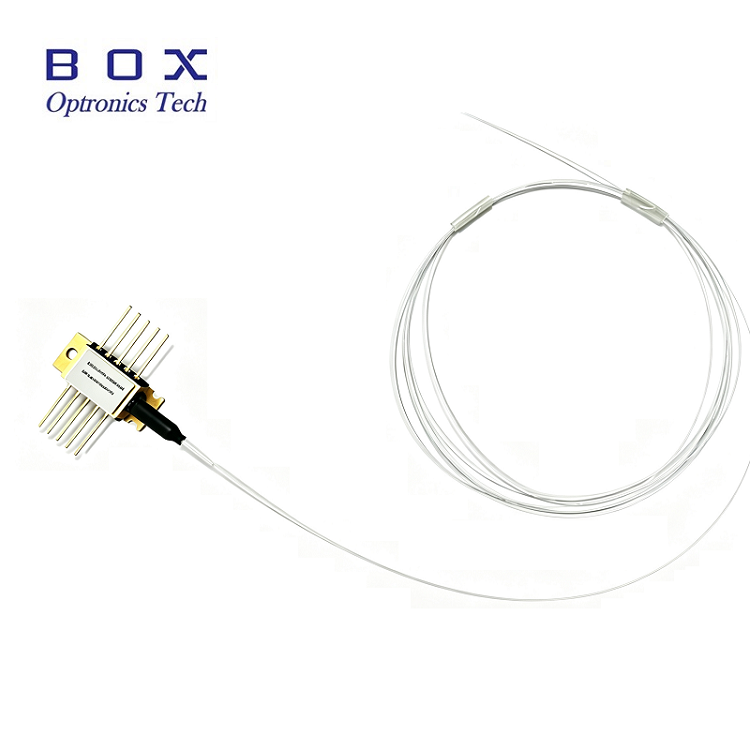

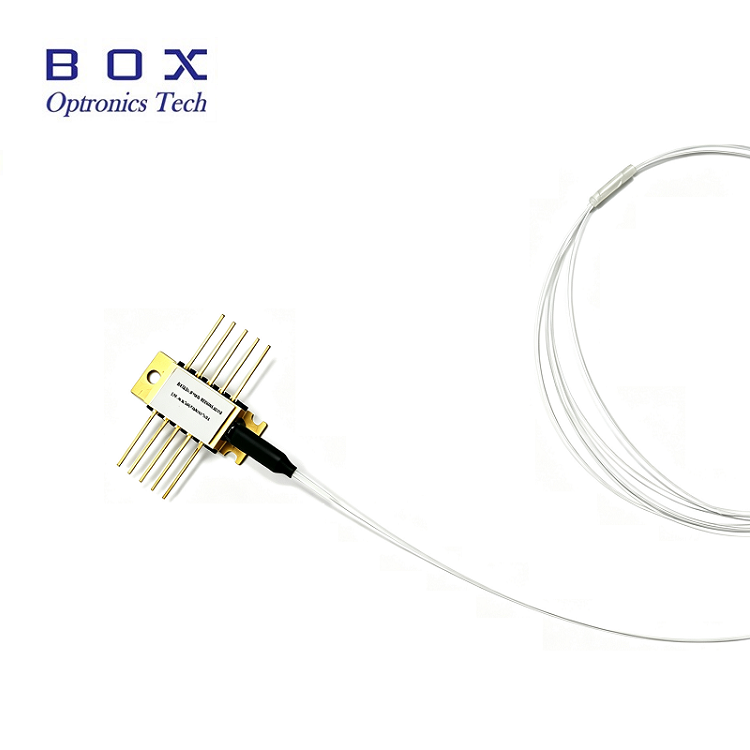

980nm 10ピン ミニ バタフライ冷却ポンプ レーザー ダイオード モジュールは、エポキシフリーおよびフラックスフリーの 10 ピン バタフライ パッケージに密閉封止されており、サーミスター、熱電クーラー、およびモニター ダイオードが内蔵されています。
980nm 10ピン ミニ バタフライ冷却ポンプ レーザー ダイオード モジュールは、FBG 安定化を使用して発光波長を「ロック」します。 温度、駆動電流、光フィードバックが変化しても、ノイズのない狭帯域スペクトルを提供します。波長の選択は、利用可能な最高の電力によるスペクトル制御で最高のパフォーマンスを必要とするアプリケーションで利用できます。このモジュールは、Telcord ia GR-468-CORE 要件に記載されている要件に準拠しています。
キンクフリー動作電力 400mW または 600mW。
SM Hi1060 または PM980 ファイバーを備えた 10 ピン バタフライ パッケージ。
ファイバーブラッググレーティング安定化、波長選択可能。
熱電冷却器、サーミスター、モニターダイオードを統合。
高密度波長分割多重(DWDM)エルビウムドープファイバ増幅器(EDFA)。
ポンプ数を削減した EDFA アーキテクチャ。
非常に長距離のケーブル テレビ (CATV) トランクと非常に多くのノード数の分散。
| パラメータ | シンボル | 分。 | 典型的。 | 最大。 | ユニット | 注意事項 |
| 動作ケース温度 | TCASE | -20 | - | 75 | ℃ | - |
| 保管温度 | TSTG | -40 | - | 85 | ℃ | 2000時間 |
| LD 順電流 | もし | - | - | 1100 | ミリアンペア | - |
| LD逆電流 | IR | - | - | 10 | uA | - |
| LD逆電圧 | VR | - | - | 2 | V | - |
| PD 順電流 | IPD | - | - | -10 | ミリアンペア | - |
| PD 逆電圧 | VPD | - | - | 20 | V | - |
| TEC電流 | アイテック | - | - | 2 | A | - |
| TEC電圧 | VTEC | - | - | 3.0 | V | - |
| ファイバーの曲げ半径 | - | 30 | - | - | mm | - |
| 相対湿度 | RH | 0 | - | 95% | - | 結露なし |
| 鉛はんだ付け時間 | - | - | - | 10 | 2番 | 260℃ |
| 繊維の軸方向の引張力 | - | - | - | 5 | N | - |
| ファイバー側引張力 | - | - | - | 2.5 | N | - |
| パラメータ | シンボル | 分。 | 典型的。 | 最大。 | ユニット | 注意事項 |
| LD閾値電流 | ITH | 90 | 110 | ミリアンペア | CW | |
| 出力電力 | PF | 400 | mW | (BOL)<900mAの場合 | ||
| 600 | If(BOL)<1000mA | |||||
| LD 順電流 | もし | 1200 | ミリアンペア | PF=定格電力 | ||
| キンクフリーパワー | キンク | 700 | mW | >= 1.2*定格電力 | ||
| キンクフリー電流 | イキンク | >= 1.2*If(BOL) | ミリアンペア | [ 1] | ||
| LD順電圧 | VF | 2.5 | V | PF=定格電力 | ||
| 中心波長 | λC | 973 | 974 | 975 | nm | ピーク、PF=定格電力 |
| 975 | 976 | 977 | ||||
| ピーク波長の回転 | △λp/△タンブ | 0.02 | nm/℃ | T: FBG 温度 | ||
| スペクトル幅 | △λ | 2 | nm | RMS@-13dB | ||
| スペクトルの安定性 | -0.5 | 0.5 | nm | PF=定格電力、t=60s | ||
| 応答性を監視する | IM/PF | 1 | 20 | μA/mW | VPD=5V、PF=定格電力 | |
| モニター応答性の安定性 | 20% | @全動作温度 | ||||
| 暗電流を監視する | ID | 50 | NA | VPD=5V | ||
| TEC電流 | アイテック | 1.5 | A | TCASE=75℃ | ||
| TEC電圧 | VTEC | 3.0 | V | TCASE=75℃ | ||
| TECモジュールの消費電力 | P | 5 | W | TCASE=75℃ | ||
| 電力安定性 >20mW 10-20mW3.5-10mW | 0.20.51 | dB | Peak-to-Peak、t=60s、DC～50kHzサンプリング、TC=25℃ | |||
| トラッキングエラー | TE | -0.5 | 0.5 | dB | TC=-5~75℃、[2]参照 | |
| サーミスタ抵抗 | RTH | 9.5 | 10 | 10.5 | コーム | TSTG=25℃ |
| サーミスタB定数 | BTH | 3900 | k | TSTG=25℃ | ||
注:
[1] キンク電流は、線形フィットからの光と電流の傾き (dL/dI) の偏差が +/-50%、Pkink>= 1.2*定格電力、Ikink>=If(BOL)*1.2 を超える電流として定義されます。
[2] トラッキング誤差は、特定のケース温度で定義されます。これは、一定のモニター電流での、ケース 25℃で測定された値に対するファイバ出力の変化です。

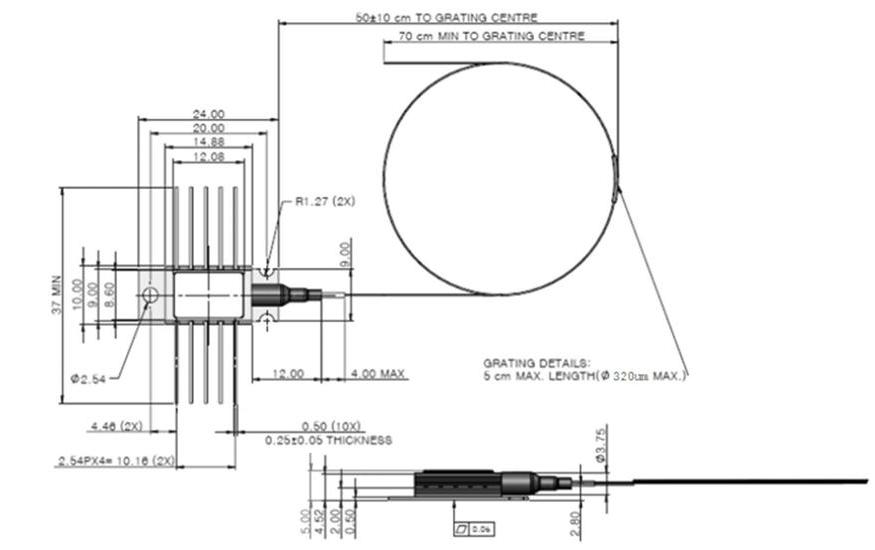

| パラメータ | 説明 |
| ファイバーの種類 | Hi1060 または PM980 ファイバー |
| ピグテールタイプ | 裸のファイバー |
| ピグテールの長さ | 2.0±0.2m |
| コネクタの種類 | それなし |
| ピン | 説明 | ピン | 説明 |
| 1 | テック(+) | 10 | テック(-) |
| 2 | サーミスター | 9 | ケースアース |
| 3 | PDAノード | 8 | ノースカロライナ州 |
| 4 | PDカソード | 7 | LDカソード |
| 5 | サーミスター | 6 | LDアノード |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| レーザ | 波長 | 出力電力 | ファイバーの種類 | パッケージ | コネクタの種類 | ルーズチューブ |
| ポンプレーザー | 974：974nm976：976nm | 4H:400mW6H:600mW | SM : シングルモードPM : 偏波保持 | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: Null | Null: 裸のファイバー 1: ルーズチューブ |
