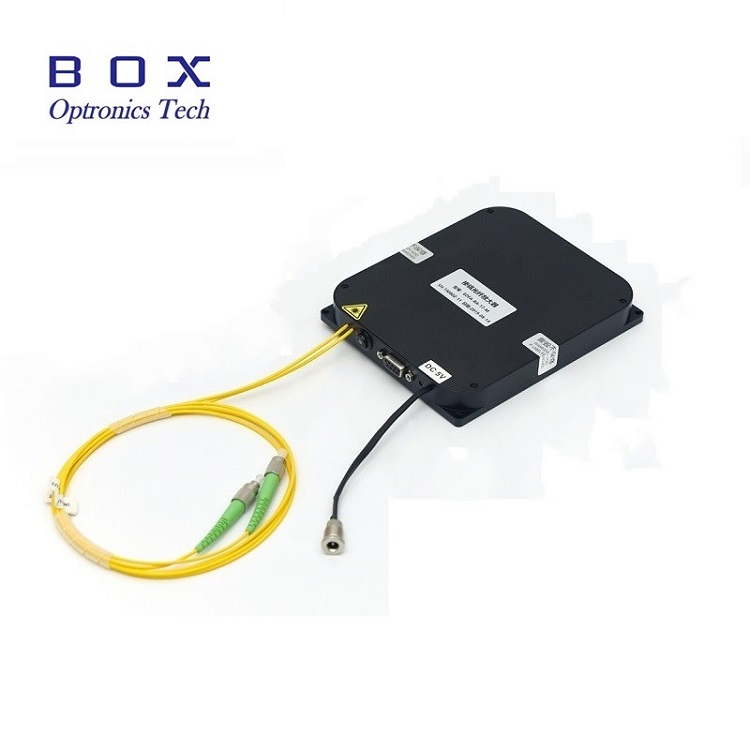

エルビウムドープ繊維アンプ

EDFAは、に基づいたファイバーアンプですエルビウムドープ繊維原理。広い波長範囲、高い増幅ゲイン、低ノイズ、高い信頼性などの利点を誇っています。光学通信システムで広く使用されています。

EDFAコンポーネント

EDFAは、エルビウムドープ繊維、ポンプ光源、光学スプリッター、カプラーで構成されています。エルビウムドープ繊維はEDFAの中核です。これは、要素をドープした光ファイバーであり、ポンプ光源の励起を通じて光信号を増幅します。ポンプ光源はEDFAのエネルギー源であり、通常は980nmまたは1480nmの半導体レーザーです。光学スプリッターはポンプライトと信号光を分離し、エルビウムドープ繊維内で個別に伝播することができます。カプラーは、ポンプ光と信号光をエルビウムドープ繊維に結合します。

EDFA運用原則

ポンプ光がエルビウムドープ繊維を通過すると、エルビウム元素の電子が高エネルギーレベルに興奮し、エルビウム元素を励起状態に配置します。信号光がエルビウムドープ繊維を通過すると、励起されたエルビウム元素は、刺激放出と呼ばれる現象である信号光に向かって光子を放出します。これにより、信号光のエネルギーが増加し、それにより信号光が増幅されます。具体的には、ポンプ光子と信号光子がエルビウムドープ繊維で出会うと、エネルギーを交換し、ポンプ光子のエネルギーを信号光子に移します。エルビウムドープ繊維のエルビウム要素には、ポンプ光子のエネルギーを信号光子に効果的に伝達するユニークなエネルギーレベル構造があり、それにより信号光が増幅されます。さらに、エルビウムドープ繊維では、エルビウム元素の電子は、ナノ秒のオーダーでのみ非常に短時間励起状態にとどまり、増幅プロセスを非常に迅速にします。

EDFAの利点

他の繊維アンプと比較して、EDFAは次の利点を提供します。1。広い波長範囲：EDFAはCバンドとBバンドの波長を覆い、さまざまな光学通信システムに適しています。 2。高増幅ゲイン：EDFAは、30dBを超える増幅ゲインを達成でき、均一性が高くなります。 3。低ノイズ：EDFAのノイズ数値は低く、長距離繊維伝達を可能にします。 4.高い信頼性：EDFAは、光学通信システムの要件を満たしている高い信頼性と長い寿命を提供します。
