1030nm 200mW 100KHz DFB バタフライ レーザー ダイオードは、高出力、狭線幅の DFB バタフライ パッケージ レーザー ダイオードで、ファイバー レーザーのシード ソースまたは高精度スペクトル測定に広く使用されています。
1030nm 200mW 100KHz DFB バタフライ レーザー ダイオードは、高出力、狭線幅の DFB バタフライ パッケージ レーザー ダイオードで、ファイバー レーザーのシード ソースまたは高精度スペクトル測定に広く使用されています。
• 200mW の高出力。
• 100kHz 未満の狭い線幅。
• PM ファイバー 18dB を超える高い PER。
• 14PIN バタフライ パッケージ。
• 内部熱電ヒートポンプとモニターフォトダイオード。
• 現場で証明された高い信頼性。
信頼性：テルコーディア GR-468。 RoHS
• レーザーのシードソース。
• 分光法。
• 光学センシング。
| パラメータ | シンボル | 分。 | 最大。 | ユニット |
| LD逆電流 | IR | - | 2 | V |
| LD 順電流 | もし | - | 500 | ミリアンペア |
| MPD 逆電圧 | VMPD | - | 20 | V |
| 熱電クーラーの電圧 | VTEC | - | 4.8 | V |
| 熱電クーラーの電流 | アイテック | - | 2.5 | A |
| 動作ケース温度 | TC | -45 | 70 | ℃ |
| 保管温度 | TSTG | -40 | 85 | ℃ |
| 保管湿度 | - | 5 | 85 | %RH |
| 静電気放電 (ESD) | VESD | - | 500 | V |
| 鉛はんだ付け温度 | ステップ | - | 260 | ℃ |
| 鉛はんだ付け時間 | STIME | 10 | 秒 |
| パラメータ | シンボル | 状態 | 分。 | 典型的。 | 最大。 | ユニット |
| 中心波長 | λc | TL=15～35℃CW | 1028 | 1030 | 1032 | nm |
| 光出力パワー | PO | TL=25℃ | - | 200 | - | mW |
| 閾値電流 | ITH | TL=25℃ | - | 45 | 70 | ミリアンペア |
| 動作電圧 | VOP | POP=200mW(CW) | - | - | 2.5 | V |
| 動作電流 | イオプ | POP=200mW(CW) | - | 300 | 500 | ミリアンペア |
| 線幅の幅 | Δλ | - | - | 30 | 100 | KHz |
| サイドモード抑圧比 | SMSR | - | - | 40 | - | dB |
| 分極消光比 | ER | - | 18 | - | - | dB |
| 温度波長係数 | Δλ/ΔT | - | - | 0.08 | - | nm/℃ |
| MPDの応答性 | イモン/ポップ | @-5Vバイアス電圧 | 1 | - | 30 | μA/mW |
| サーミスタ抵抗 | RTH | - | 9.5 | 10 | 10.5 | KΩ |

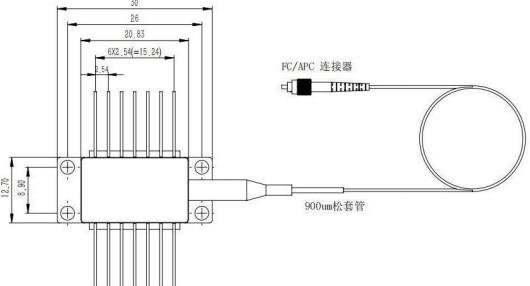

| パラメータ | 説明 |
| ファイバーの種類 | PM980 |
| ピグテールタイプ | 900μmルースチューブ |
| ピグテールの長さ | 1.2±0.1m |
| コネクタの種類 | FC/APC |

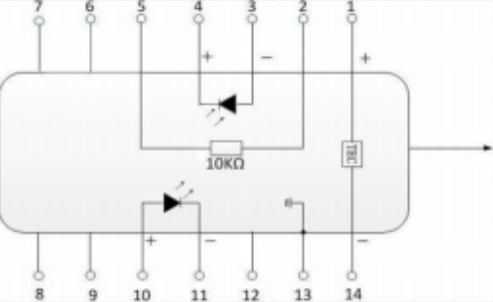

| ピン | 説明 | ピン | 説明 |
|---|---|---|---|
| 1 | テック(+) | 14 | テック(-) |
| 2 | サーミスター | 13 | ケースアース |
| 3 | PDモニターアノード(-) | 12 | ノースカロライナ州 |
| 4 | PDモニターカソード(+) | 11 | レーザーカソード (-) |
| 5 | サーミスター | 10 | レーザーアノード (+) |
| 6 | ノースカロライナ州 | 9 | ノースカロライナ州 |
| 7 | ノースカロライナ州 | 8 | ノースカロライナ州 |
