1064nm 200mW DFB バタフライ レーザー ダイオードは、線幅 100kHz、出力最大 200mW の狭線幅レーザーで、ファイバー レーザー シード ソースや LIDAR で広く使用されています。
1064nm 200mW DFB バタフライ レーザー ダイオード は、線幅 100kHz、出力最大 200mW の狭線幅レーザーで、ファイバー レーザー シード ソースや LIDAR で広く使用されています。
200mWの高出力電力。
現場で証明された高い信頼性。
Hi1060 SM または PM980-HP ファイバー ピグテール。
14PINバタフライパッケージ;
内部熱電ヒートポンプとモニターフォトダイオード。
信頼性：テルコーディア GR-468。 RoHS
レーザーのシードソース。
分光法;
光学センシング。
| パラメータ | シンボル | 分。 | 最大。 | ユニット |
| 最大動作電圧 | V | - | 2.5 | V |
| 最大動作電流 | I | - | 500 | ミリアンペア |
| MPD 逆電圧 | VMPD | - | 20 | V |
| 熱電クーラーの電圧 | VTEC | - | 4.8 | V |
| 熱電クーラーの電流 | アイテック | - | 1.8 | A |
| 動作ケース温度 | TC | -20 | 60 | ℃ |
| 保管温度 | TSTG | -40 | 85 | ℃ |
| 保管湿度 | - | 5 | 85 | %RH |
| 静電気放電 (ESD) | VESD | - | 500 | V |
| 鉛はんだ付け温度 | ステップ | - | 260 | ℃ |
| 鉛はんだ付け時間 | STIME | 10 | 秒 |
| パラメータ | シンボル | 状態 | 分。 | 典型的。 | 最大。 | ユニット |
| 中心波長 | λc | TL=15～35℃ CW | 1062 | 1064 | 1066 | nm |
| 光出力パワー | PO | TL=25℃ | - | 200 | - | mW |
| 閾値電流 | ITH | TL=25℃ | - | 45 | 70 | ミリアンペア |
| 動作電圧 | VOP | IOP=200mA(CW) | - | - | 2.5 | V |
| 動作電流 | イオプ | IOP=200mA(CW) | - | 300 | 500 | ミリアンペア |
| -3dB スペクトル幅 | Δλ | - | - | 0.03 | - | nm |
| サイドモード抑圧比 | SMSR | - | - | 40 | - | dB |
| 分極消光比 | ER | - | 18 | - | - | dB |
| 温度波長係数 | Δλ/ΔT | - | - | 0.08 | - | nm/℃ |
| MPDの応答性 |
イモン/ポップ |
@-5Vバイアス電圧 | 1 | - | 30 | μA/mW |
| サーミスタ抵抗 | RTH | - | 9.5 | 10 | 10.5 | KΩ |
| パラメータ | 説明 |

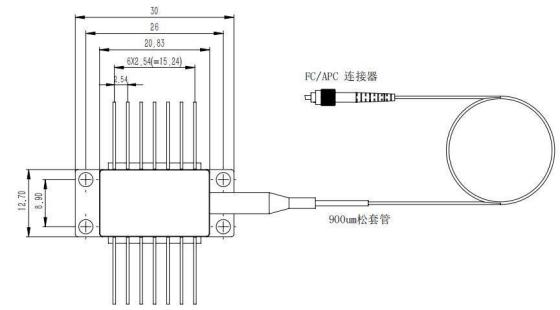

| ファイバーの種類 | Hi1060またはPM980 |
| ピグテールタイプ | 900μmルースチューブ |
| ピグテールの長さ | 1.0±0.1m |
| コネクタの種類 | FC/APC |

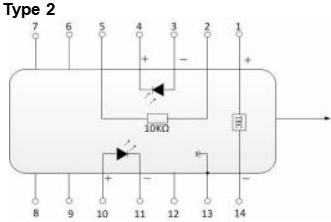

| ピン | 説明 | ピン | 説明 |
| 1 | テック(+) | 14 | TEC(-) |
| 2 | サーミスター | 13 | ケースアース |
| 3 | PDモニターアノード(-) | 12 | ノースカロライナ州 |
| 4 | PDモニターカソード(+) | 11 | レーザーカソード (-) |
| 5 | サーミスター | 10 | レーザーアノード (+) |
| 6 | ノースカロライナ州 | 9 | ノースカロライナ州 |
| 7 | ノースカロライナ州 | 8 | ノースカロライナ州 |

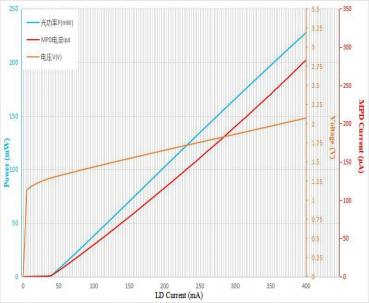

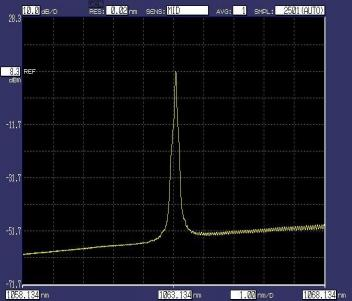

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)
| BFLD | -XXXX | -X | XX | -XX | X |
| レーザーの種類 | 波長 | 出力電力 | ファイバーの種類 | コネクタ | ピン配列 |
| DFB | 1064: 1064nm | 2H：200mW | SM: Hi1060PM: PM980 | FA : FC/APCその他 | NULL: 14PIN タイプ 2 カスタマイズ (10PIN) |
