FBG安定化ポンプレーザー

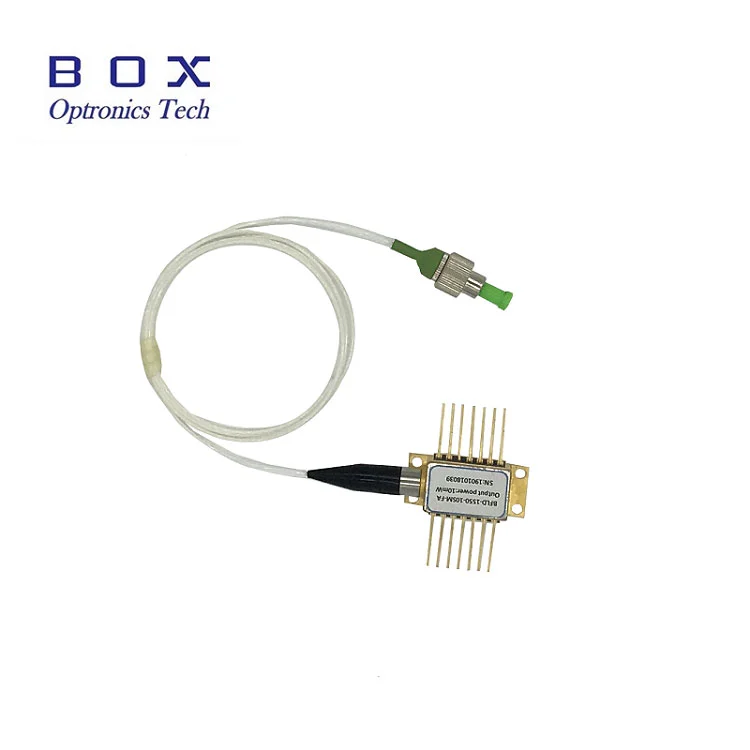

ボックスオプトロニクスファイバーブラッググレーティングFBG安定化ポンプレーザーは、ポンプレーザーとして使用するために設計されたコンパクトなレーザーダイオードです。バタフライパッケージには、統合された熱電冷却器（TEC）とサーミスタが含まれています。一対の黒い帯でマークされたファイバーの領域には、ファイバーにエッチングされたグレーティングが含まれています。これは、レーザーにフィードバックを提供するブラッグ反射器として機能します。 FBGで安定化された設計により、衛星モードによってスペクトルが拡大された出力が生成されます。 FBG安定化レーザーは単一縦モードレーザーではありません。周波数に関しては安定していますが、ゲイン曲線には多くの異なるモードが含まれます。さらに、これらのブラッググレーティングは温度（<0.02nm /°C）の影響を比較的受けません。 SMピグテールレーザーの場合、ファイバへの応力誘起複屈折により、レーザーダイオードの出力スペクトルが変化する可能性があることに注意してください。ファイバの特性により、PMピグテールレーザーは影響を受けません。これは、DWDM、EDFA、およびCATVシステムで広く使用されています。

Box Optronicsは、FBG安定化ポンプレーザーに多くのオプションを提供します。974nm976nm200mW 400mW600mWポンプ14ピンバタフライレーザーダイオードとHi1060SMファイバーまたはPMファイバー976nm FBG安定化ポンプレーザーは、600mW以下の安定した出力を生成します。シングルモードファイバーピグテール、または分極を維持するファイバーピグテールを備えた100〜700mW。スペクトル帯域幅が1nm未満であるため、エルビウムドープファイバ増幅器、モードロック発振器、CWレーザーなどのエルビウムドープファイバのコアポンピングに最適です。

980nm FBG安定化ポンプレーザーは、サブキャリア上にチップを備えた平面構造を利用しています。ハイパワーチップは、エポキシフリーおよびフラックスフリーの14ピンバタフライパッケージに密閉されており、サーミスタ、熱電冷却器、およびモニターダイオードが取り付けられています。 980nmポンプモジュールは、FBG安定化を使用して発光波長を「ロック」します。温度、駆動電流、光フィードバックの変化下でも、ノイズのない狭帯域スペクトルを提供します。波長の選択は、利用可能な最高の電力でスペクトル制御の最高のパフォーマンスを必要とするアプリケーションで利用できます。このモジュールは、TelcordiaGR-468-CORE要件で説明されているものに準拠しています。
